火焰检测系统

GMFK型可见光动态一体化火焰检测器
    GMFK系列可见光动态火焰检测系统是利用火焰的波动和光强度检测原理对锅炉内的火焰进行监测的。传感元件是紫兰光光敏元件，光谱响应波长为300nm到8000nm，光的感受度从可见光波长至近红外线波长，物质燃烧所发出光的亮度和波动，让紫兰光光敏元件产生电压信号和频率信号,根据火焰亮度变化和频率变化，来进行分析判断火焰（有）（无）。可见光敏感元件为紫兰光光电池感受区为3×10-7——8×10-7m之间 ，紫兰光光电池频率响应曲线,它是在大型燃煤炉上做出的一组试验曲线。
    GMFK型火焰检测器由2个部分组成：
1、安装在锅炉上的探头和处理放大器；
2、采光光纤和光纤保护机构。GMFK型火焰检测器采用一体化处理方式，把处理好的开关信号和模拟信号及故障报警信号直接送至DCS系统参与FSSS灭火保护工作。

火检采光前端结构如图所示：

主要性能和技术参数
（一）、信号放大器的技术参数
型号 GMFK-1
供电电压 220±10% VAC
环境温度 -10℃～55℃
自检周期 100S
模拟量输出 4～20mA DC（1路）
模拟量输出负载电阻 0～600Ω
开关量输出 ON/OFF（3路）
开关量接点容量 ∽250V/5A
延迟时间 0～9.9秒（防陡状脉冲）
显示表量程 4～20mA(光柱显示50格)
最大绝对误差 ≤2%
频率量程 0～99Hz
频率设定 0～99Hz
（二）、检测器（火检探头）的技术参数
型号 GMFK-2
供电电压 12VDC
环境温度 -10℃～75℃
检测器工作波长 300nm～3000nm
信号输出 0～2.5 KHz0～99Hz
（三）、火检光纤技术参数
型号 GMGQ-□-□
透光率 1m>50%
光纤石英头耐温 1000℃
单丝直径 15μm
光纤耐温 500℃

普通可见光检测系统
    GMWK-X系列是可见光火焰检测专用设备，它通过透镜聚光，光纤传导技术将可见光信号送到光电转换器及电压电流转换器，至信号处理器中 。
1、GMWK-50/300H型火检探头主要性能和技术参数
◆视场角 120°
◆输出电压 0～500mv DC
◆环境温度 －10～80°
2、GMWK-300HFM型探头
◆标准工作电压： 12VDC±5%或24VDC±5%，纹波小于1%
◆模拟量输出： 　 4～20mA（250Ω标准信号负载）
◆环境温度： 　　-10～80℃

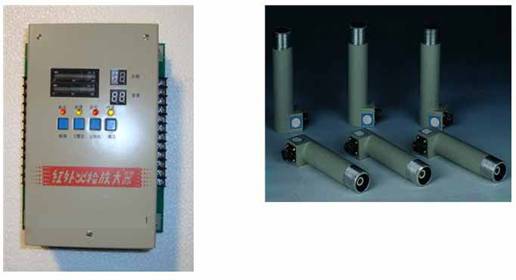

红外线检测系统
    GMIDD-IIU型红外动态火焰检测器采用的是火焰波动检测原理。传感元件是红外光元件，光谱响应波长为700nm到3200nm，利用红外辐射波动产生阻值变化提取出随火焰变化的电压变化信号，灵敏度峰值是在3200nm处。
    该放大器与美国Forney公司的IDD-Ⅱ型火检安装尺寸及接线方式相同。

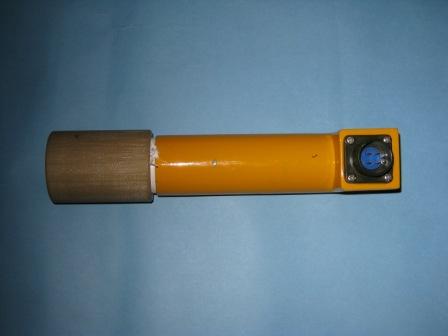

红外火检基本配置（单角套）

紫外线检测系统
    GMZW型火焰检测仪,是采用紫外线光敏传感器件研制而成的火焰检测仪器。该产品具有很强的抗干扰能力,不受日光、红外热辐射、炉膛高温等影响,能可靠地检测火焰是否存在,因而本产品广泛应用于石油、化工、冶金等采用液体或气体燃料的工业燃烧系统的火焰检测,保证燃烧设备安全运行。
    GMZW-型火焰检测仪,由传感器和控制器两大部分组成。可制作成一体和分体式火焰检测器。用户可以很方便的根据工作需要,选择检测方式。将传感器光窗对准检测点,当传感器检测到火焰时,将信号传输给控制器进行信号处理,控制器将火焰熄灭或火焰存在状态显示出来,输出触点信号,以便能对外部设备进行控制。
主要技术指标
1、工作电源： 220V 50HZ 、 24V DC
2、功 耗： 10W
3、检测距离： （0.09平方米汽油燃烧）监测距离可达15米
4、灵 敏 度： 见火响应时间≤ 1秒
   熄火响应时间1～3秒
5、光谱响应： 180nm-280nm
6、环境温度： 控制器 -10～60℃
   传感器 –10～100℃
7、状态显示： 熄火状态，红色指示灯亮
   燃烧状态，绿色指示灯亮并有光柱显示
8、输出状态： 熄火状态时，继电器不吸合，触点之间保持在原始状态。
   燃烧状态时，继电器吸合，触点之间进行转换。
9、输出触点容量：交流220V、3A
10、模拟量输出： 4-20mA
